Системы водяного охлаждения для начинающих пользователей: краткое руководство

короткая ссылка на новость:
#Необслуживаемая_система_жидкостного_охлаждения_(СВО) #Модульная_система_жидкостного_охлаждения_(СВО)

Система водяного (жидкостного) охлаждения одно время считалась обязательным компонентом игровой сборки настоящего компьютерного энтузиаста – еще недавно мощные процессоры выделяли столько тепла, что ими можно было отапливать квартиру. Системы водяного охлаждения (СВО) взяли на себя работу старых, менее эффективных воздушных кулеров, недостаток мощности которых был наиболее заметен при оверклокинге, когда компьютер выходил на пределы своих возможностей. Времена изменились, энергетическая эффективность высокопроизводительных процессоров повысилась, но СВО по-прежнему в ходу.

В наши дни воздушные кулеры намного более популярны, когда речь идет просто о рассеивании лишнего тепла, но если нужно удерживать температуру в определенных границах, то жидкостный кулер потенциально будет более эффективным решением, открывающим путь в мир дополнительных возможностей. Вы только представьте себе: подсветка, уникальные компоненты, различные модификации корпусов и многое другое. А если вы планируете разгонять свой компьютер, вам тем более нужно рассмотреть вариант установки СВО, поскольку мощности одного воздушного кулера может оказаться недостаточно.

Скажем несколько слов о таком аспекте использования жидкостей для охлаждения электронных компонентов, как риск протечки. Да, этот риск реально существует, но он окупается совершенством охлаждения, если установлен надежный жидкостный кулер. Однако соседство жидкости с электроникой может привести к неприятностям.

Основной недостаток СВО – по крайней мере, модульных – их довольно высокая стоимость. Сравните: $40 за воздушный кулер или $500 за жидкостный, включающий в себя радиатор, помпу, шланги и водоблоки для процессора и видеокарты. Однако герметичные необслуживаемые (с закрытым контуром) СВО сегодня стоят сравнительно недорого и при этом являются достаточно надежными. Мы рассмотрим оба варианта.

2

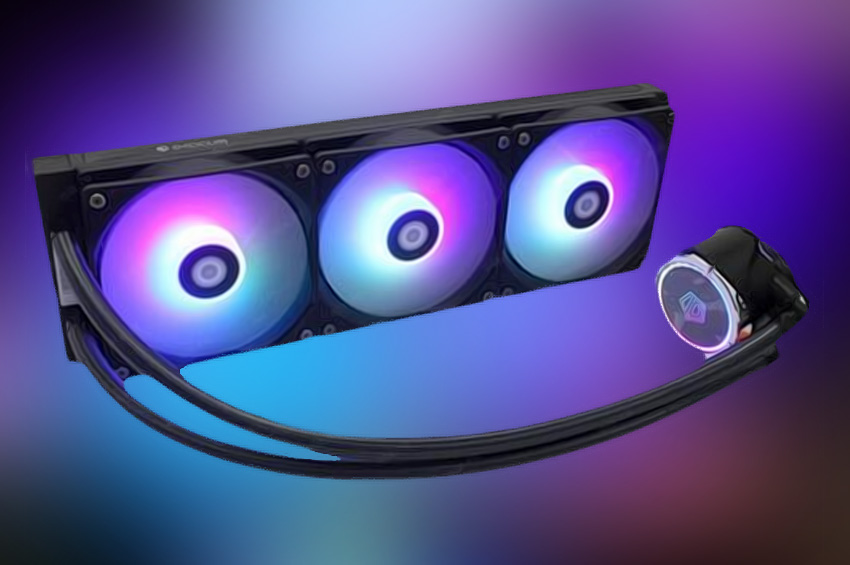

Необслуживаемые СВО

Эти удобные и практичные системы включают в себя помпу, резервуар, радиатор и один или два вентилятора; устанавливать такую систему проще, чем собирать модульную СВО из составных частей, которые монтируются к корпусу и охлаждаемым компонентам ПК. Все составные части необслуживаемой СВО уже герметизированы, протестированы и готовы к использованию. Это исключает ошибки при самостоятельной сборке СВО, обусловленные человеческим фактором.

Цены на необслуживаемые жидкостные кулеры, называемые также системами «всё в одном» (All-in-One, AiO), за последнее время заметно снизились, и сегодня вы можете найти приличную модель всего за сорок с небольшим долларов. Эти кулеры производят мало шума и обеспечивают высокую эффективность охлаждения, хотя по эффективности они сопоставимы с воздушными кулерами чуть более высокого класса.

Охлаждающая жидкость (хладагент), проходя через водоблоки CPU или GPU, отводит тепло от соответствующих компонентов ПК на радиатор, который обычно устанавливается в задней части корпуса ПК. Это способствует быстрому выводу тепла наружу воздушным потоком от заднего корпусного вентилятора, в отличие от традиционных способов теплорассеяния с медленным понижением температуры внутри корпуса.

Установка СВО с закрытым контуром требует внимательного подхода только к размещению радиатора и вентиляторов, здесь не нужно возиться со шлангами и т.д. С другой стороны, возможности необслуживаемого жидкостного кулера в части персональных настроек стиля (подсветка и т.п.) существенно ограничены, а это – одно из главных преимуществ СВО. Кроме того, контур AiO включает в себя только один водоблок, что подразумевает использование отдельного кулера для каждого охлаждаемого компонента, например, для CPU и для GPU.

Достоинства:

  • простота установки;
  • доступная цена.

Недостатки:

  • ограниченность настроек;
  • охлаждает только один компонент ПК;
  • невозможность какой-либо модификации или модернизации готовой системы.

Пример кулера «всё в одном» – NZXT Kraken M22, который предлагает отличную производительность и удобную конструкцию. Этот кулер мог бы победить только за счет бренда, но он обладает еще и высокими техническими характеристиками. Он оснащен легким 120-мм радиатором и в целом почти ничего не весит.

3

Соберите свой модульный контур СВО

Делать это придется самостоятельно, без страховки со стороны производителей и экспертов, но результатом этой тяжелой работы станет не только эффективная, но и эффектная система охлаждения. Специально для этого в компьютерных корпусах делают окна, чтобы можно было заглянуть внутрь ПК и увидеть, как оранжевая жидкость перекачивается через прозрачные водоблоки с хромированными крышками.

Для сборки модульной СВО вам понадобятся следующие компоненты:

Хладагент – охлаждающая жидкость, и это, как правило, не вода – заливается в резервуар, из которого она перекачивается (силами помпы) по контуру системы охлаждения, компоненты которой соединены шлангами. Шланги подводят хладагент к водоблокам, которые устанавливаются на охлаждаемые компоненты ПК – например, на CPU и GPU. Блоки обычно делаются медными или алюминиевыми с проходящими через них узкими каналами, в которых происходит передача тепла от металла жидкому хладагенту.

Далее хладагент поступает на радиатор, где снова происходит передача тепла – от жидкого хладагента на металлические контакты радиатора и далее – в воздушный поток, создаваемый прикрепленным вентилятором. Некоторые могут подумать, что вместо всего этого можно просто установить вентилятор на процессор – разница будет небольшая – однако это не так: дополнительное использование жидкого хладагента позволяет не только охлаждать непосредственно целевой компонент, но и быстрее выводить тепло из самого корпуса ПК – низкая температура поддерживается внутри всего корпуса, что повышает интенсивность охлаждения, прежде всего целевых компонентов.

Здесь нужно обратить внимание на несколько вещей. Если вы используете несколько блоков в одном контуре, то на каждом участке между двумя «соседними» блоками нужно поставить дополнительный радиатор. Это нужно для того, чтобы хладагент, получивший тепло от предыдущего компонента ПК, не поступал в нагретом состоянии на следующий охлаждаемый компонент, что очевидно менее эффективно. Еще можно использовать краску для хладагента, а также проложить шланги в корпусе в «авторской» компоновке. Кроме того, нужно будет подобрать фитинги подходящего размера и типа.

Достоинства:

  • возможность сборки СВО с «пользовательским» дизайном;
  • возможность замены и апгрейда компонентов СВО;
  • охлаждение нескольких компонентов ПК в одном контуре СВО.

Недостатки:

  • высокая цена;
  • более высокий риск протечки;
  • сложность сборки, особенно для начинающих пользователей.

Это самые базовые сведения о системах жидкостного охлаждения. Если вы решили использовать модульную СВО, то сможете найти подробную информацию по сборке и установке таких систем, а если вы предпочитаете простые решения – на рынке есть доступные модели необслуживаемых жидкостных кулеров «всё в одном».
