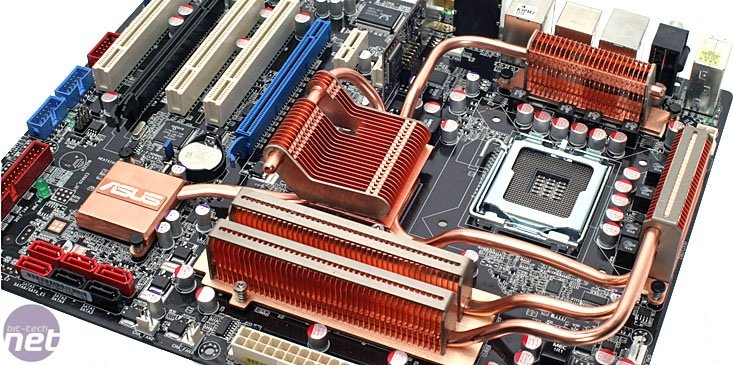

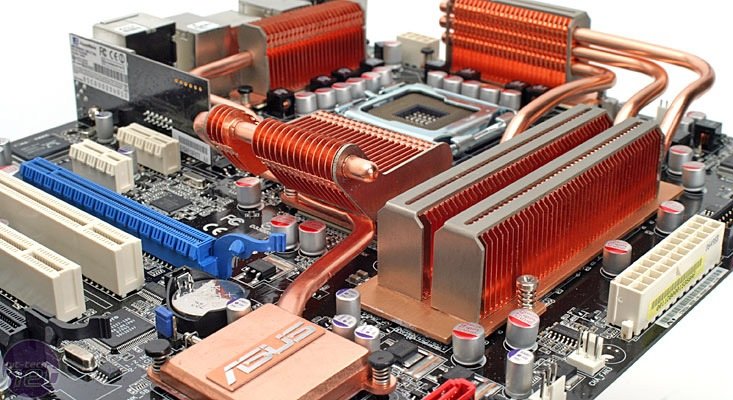

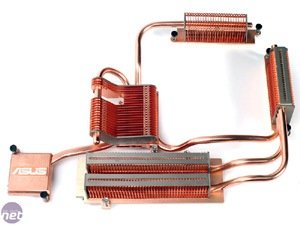

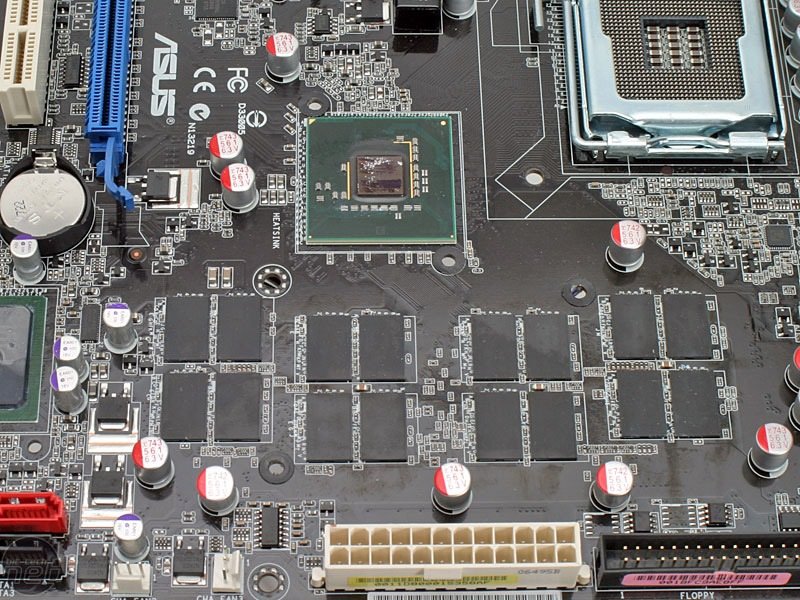

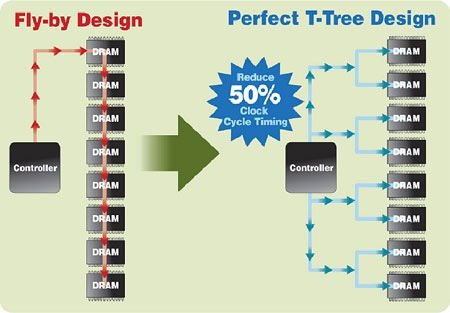

Дизайн платыPCBТекстолит (PCB) платы имеет 10 токонесущих слоев. Обычно PCB бывают 4-6 слойные, но для распаянной памяти Asus пришлось сделать дополнительные токонесущие слои. Компания Asus сделала специфическую разводку – северный мост соединен напрямую с каждым чипом DDR3 памяти – поэтому и дорожек на плате получилось больше. Но из-за 10 слоев плата получается более дорогой, поэтому нужно ещё проверить, не будет ли материнская плата с распаянной на ней памятью менее привлекательной по соотношению цена / эффективность. Как и у предыдущих материнских плат P5K и P5K3 Deluxe, разъемы у P5K3 Premium сделаны разного цвета, что удобно и в какой-то степени красиво. В компоновке платы нет явных недостатков, но есть всё же пара особенностей, с которыми Вы можете столкнуться. Например, если Вы установите очень длинную видеокарту, типа 8800 Ultra, радиатор охлаждения которой начинается с самого края видеокарты, он загородит один разъём SATA. Но с другими видеокартами вплоть до 8800 GTX этого не случится. Из-за того, что тепловые трубки расположены со всех сторон гнезда процессора, труднее установить на него радиатор охлаждения, а тепловые трубки от северного моста проходят рядом с верхним разъемом PCI-Express x1, поэтому в него нельзя установить длинную видеокарту. Конечно, в Asus знают о проблеме с "длинной видеокартой", и, в частности, именно для этого случая у некоторых SATA кабелей сделан Г-образный разъём.
PCI-ExpressПри чипсете P35 платы конфигурация ATI CrossFire должна поддерживаться двумя физическими слотами PCI-Express x16, хотя электрически они поддерживают только x16 (синий) и x4 (черный), поэтому для задействования этого режима придется использовать драйвер Catalyst 7.8 (или более новый). При установке двухслотовой видеокарты в синий слот PCI-Express x16 Вы потеряете один слот PCI, но останется еще 2 нижних PCI слота. Asus предоставляет не мало слотов – 3 слота PCI и 2 слота PCI-Express x1, а также модуль wireless LAN (над ними), однако при использовании черного слота PCI-Express x4/x1 оба белых слота PCI-Express x1 будут заблокированы. Причина этого в ограниченном числе линий PCI-Express у южного моста.  Обозначения
SATA и IDEУ платы 6 портов SATA 3Gbps и на задней панели 2 порта eSATA – чип JMB363. Порт IDE расположен вдоль нижнего края платы и поддерживается тем же контроллером. 4 разъема SATA – красные – для загрузочных носителей, 4 черные – для незагрузочных. В руководстве пользователя дается полезное замечание для тех, кто хочет использовать горячее отключение и функцию NCQ жестких дисков: нужно установить SATA в ACHI, но ОС уже должна быть установлена с включенной этой функцией, иначе операционную систему нужно будет переустановить. Все порты SATA поддерживают функцию Native Command Queuing (NCQ), горячее подключение, устройства ATAPI и eSATA. ПамятьСогласно Asus, на материнской плате распаяны 1333 МГц чипы памяти Qimonda, для которых гарантируется работа на частоте минимум 1500 МГц. Однако из-за ограничений чипсета P35, чтобы память работала на частоте 1500 МГц, нужно при обоих процессорах с частотой 1066 и 1333 МГц разогнать FSB соответственно c 266 и 333 МГц до 375 МГц. С этим проблем быть не должно, но разгон всегда непредсказуем – могут быть проблемы с плохой вентилируемостью корпуса или плохим тепловым контактом между CPU и радиатором. Кроме того, многие пользователи никогда не занимались разгоном и не знают, как это делать, но не расстраивайтесь – далее мы опишем эту процедуру. Память на этой материнской плате Asus подключила по схеме "Perfect T-Tree".    ОхлаждениеВокруг CPU проложены тепловые трубки, которые соединяют радиаторы охлаждения чипсета, памяти и элементы стабилизатора питания. Трубки и радиаторы медные, что обеспечивает лучший теплоотвод, да и на фоне черной платы они хорошо смотрятся. Asus стала усиливать радиаторы стальными пластинами по бокам или кронштейнами, идущими поверх ребер радиатора.

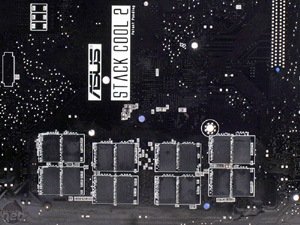

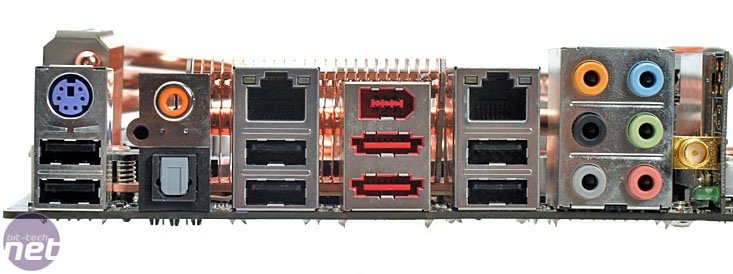

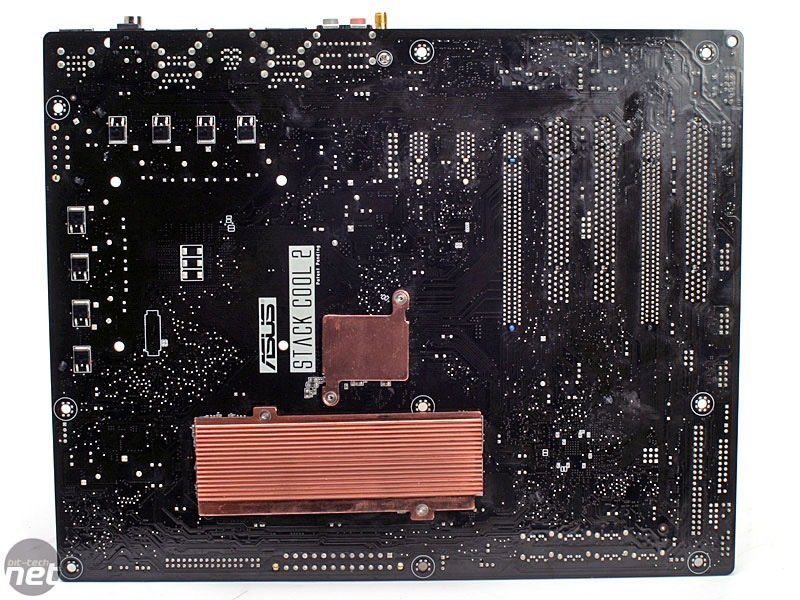

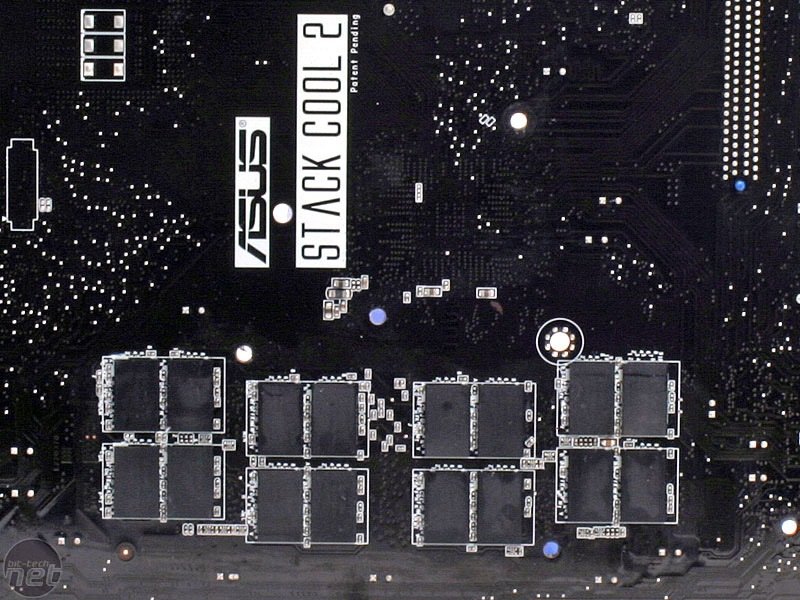

Asus использует свою технологию Stack Cool 2, с помощью которой тепло отводится от CPU и элементов стабилизатора питания к PCB, и невысокие радиаторы охлаждения на задней стороне PCB, что позволяет увеличить стабильность работы системы.   Разъемы на задней панелиНеудивительно, что разъемы на задней панели P5K3 Premium точно такие же, как у P5K3 Deluxe. Это 6 портов USB, клавиатура PS2 (разъема для мыши нет), оптический и RCA цифровой S/PDIF , 2 порта eSATA, 6-pin разъем Firewire и 2 разъема RJ45 обоих Gigabit Ethernets портов.

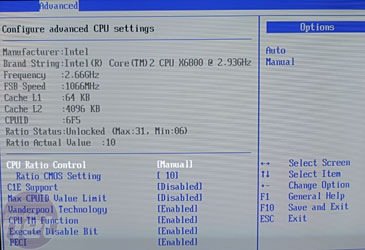

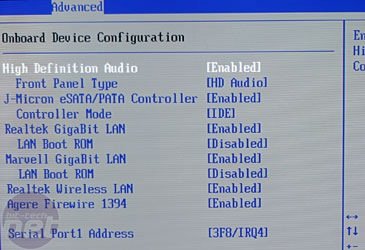

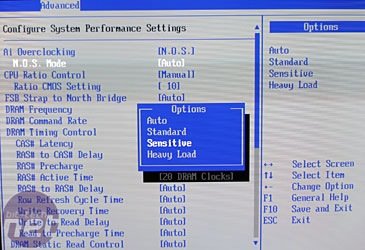

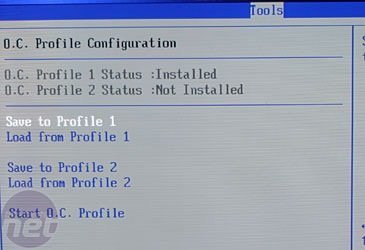

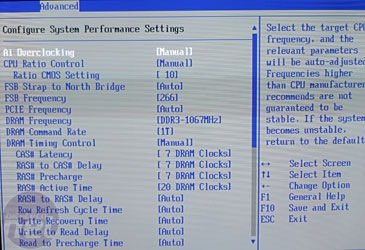

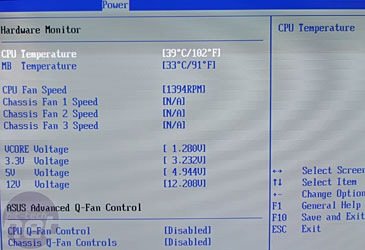

BIOS'ы плат P5K3 Deluxe и Premium отличаются не сильно – разные только некоторые тайминги памяти. Напряжение у DDR3 памяти то же самое 1.5-2.25V, причем 2.25V – это довольно много, учитывая то, что Asus дает только 3-х летнюю гарантию, тогда как изготовители памяти, например, Corsair и OCZ, дают пожизненную гарантию. Другие напряжения можно тоже менять в больших диапазонах, как и напряжения CPU, CPU PLL и FSB termination. Asus сделала поддержку функций Q-fan контроль, Asus EZ Flash 2, Asus OC Profile, Ai Net 2, AI NOS, AI оверклокинг и CGI. Функция AI NOS улучшена – со скромного 15% разгона до хорошего – 30%. Есть также настройка чувствительности для включения разгона, позволяющая включать разгон только при большой загрузке, при обычной загрузке, и есть режим "сверхчувствительность", когда нужно увеличить частоту для воспроизведения MP3 файлов или для перемещения курсора мыши. [N6-Пошаговая инструкция разгона памяти до 1500 МГц] Если Вы не знакомы с тем, как можно увеличить частоту работы памяти компьютера, познакомьтесь с подробной инструкцией настройки BIOS, |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
