Понедельник, 24 февраля 2014 21:18

Thunderbolt

короткая ссылка на новость:
#THUNDERBOLT Tunderbolt logo

     Thunderbolt (от англ. "удар молнии") - новый многоцелевой последовательный интерфейс передачи данных, ранее известный как "Light Peak".

    В процессе практической реализации задуманного (изначальные планы были просто грандиозные - оптическая среда передачи, скорость передачи до 10Гбит/сек в первых версиях и 100Гбит/cек далее, максимальная длина кабеля - 100 метров и замена чуть ли ни всем ныне существующим последовательным дифференциальным интерфейсам передачи данных (USB, IEEE1394, SATA,) выяснилось, что всё намного банальнее, но и доступнее.

Light Peak Demo Thunderbird кабель Thunderbird разъём
Так это задумывалось. Так это получилось Наш герой - в центре.


    Де факто Thunderbolt первого поколения представляет собой две линии PCI-E 2.0 и канал DisplayPort; данные передаются по двум каналам, выполненным в виде медной витой пары с пропускной способностью до 10Гбит/cек на канал. При этом каналы работают в дуплексном режиме, т.е. такая скорость достижима в обе стороны. Максимальная длина кабеля - до трёх метров. В реализации Apple разъём остался полностью обратно совместим с miniDisplay Port, однако его можно использовать не только для подсоединения мониторов, но и высокоскоростной периферии (вроде внешних RAID-массивов).

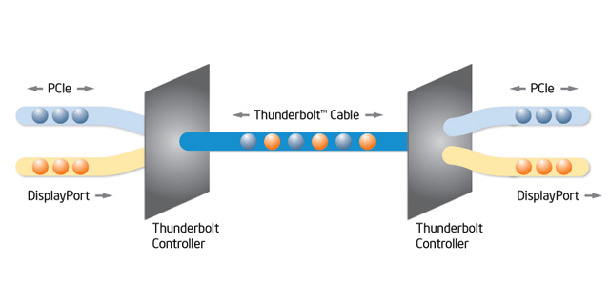

Thunderbolt transport
Наглядное объяснение того, как происходит смешение и разделение потоков PCI-E и DispayPort

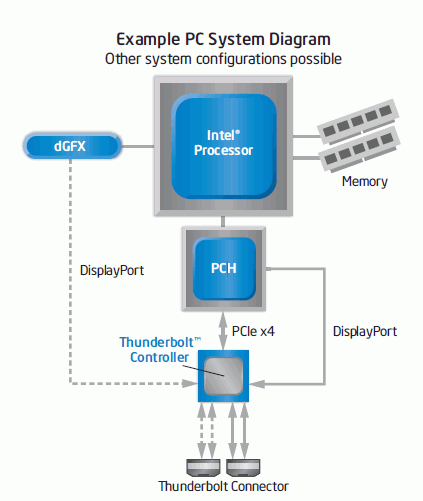

Схема взаимодействия Thunderbolt с чипсетом
А вот как Thunderbolt взаимодействует с чипсетом

    Подобно IEEE1394 или SCSI Tunderbolt можно выстраивать в цепочки (до 6 устройств), но устройство с DisplayPort может быть только одно и оканчивать цепочку.

    Thunderbolt 2 остался в форм-факторе mini DisplayPort и лишь удвоил пропускную способность до 20 Гбит/с в обе стороны.

    Thunderbolt 3 получил все преимущества USB Type C разъема и снова удвоил пропускную способность до 40 Гбит/с в обе стороны. Теперь фактически любой порт Thunderbolt 3 содержит интерфейс USB 3.1 Gen 2 + Display Port 1.4 + питание до 100 Вт в любую сторону + собственно, быстрый Thunderbolt 3.0 интерфейс. И всё это в одном единственном небольшом симметричном разъёме одновременно.

    В настоящее время в нашем прайс-листе есть ряд устройств с интерфейcом Thunderbolt. Проще всего найти их по ключевому слову Thunderbolt..
